Radar-niveautransmitter voor nauwkeurige metingen van droge stortgoederen en poeders

Radar-niveautransmitter voor nauwkeurige metingen van droge stortgoederen en poeders
Wie continue niveaumetingen uitvoert van (fijne) poeders of andere droge stortgoederen heeft vaak te maken met stof, weinig reflecterende media, aanslag en oneffen oppervlakken.

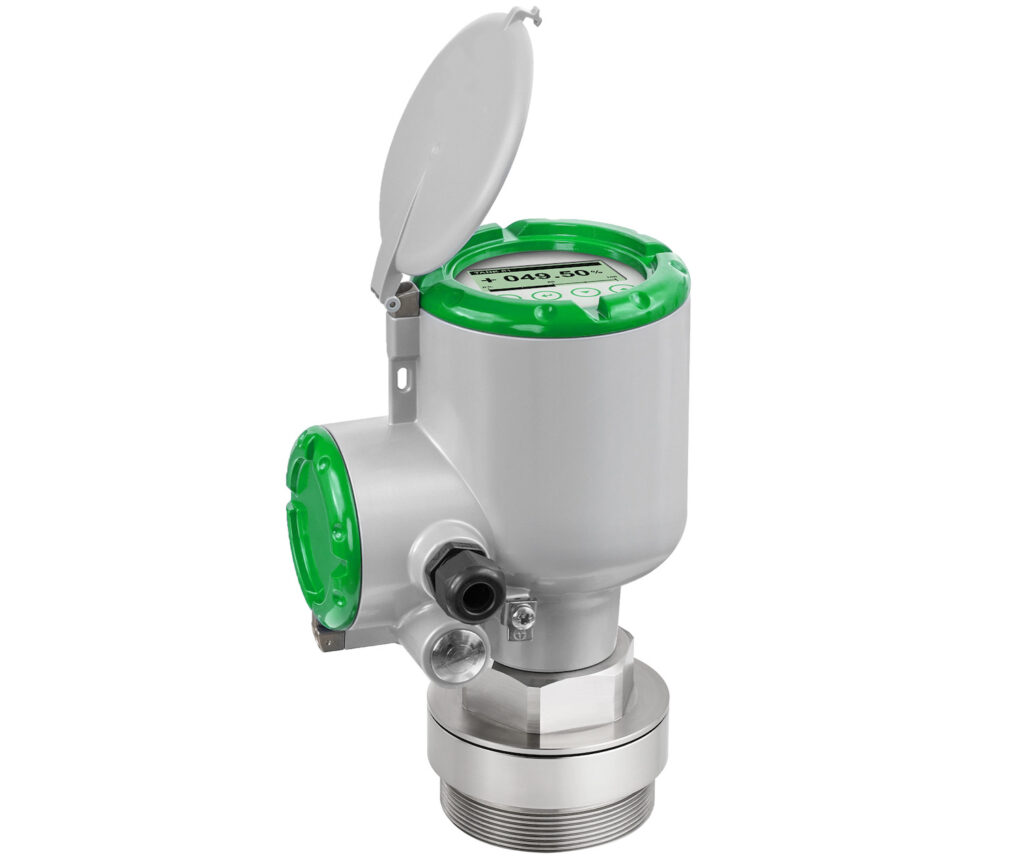

De Schneider Electric LR65-serie uit het assortiment van Hitma biedt de oplossing voor deze uitdagingen. De meetinstrumentenreeks bestaat uit contactloze radar-niveaumeters voor vaste stoffen. De specifieke algoritmen en hoge signaaldynamiek van deze 80 GHz FMCW-radarzender vormen de sleutel tot betrouwbare en nauwkeurige metingen.

Dankzij de kleine stralingshoek van de verzonken lensantenne kan de LR65 hoge en smalle silo’s aan, zelfs als er interne obstructies zijn. Het ontbreken van bewegende delen zorgt voor extra betrouwbaarheid.

Robuust en eenvoudig in gebruik

De LR65-niveautransmitters van Schneider Electric zijn eenvoudig in gebruik te stellen door het volgen van een intuïtieve opstartprocedure met drukknoppen of PACTware™ DTM. De radars gebruiken een krachtige frequentie-gemoduleerde continue golf (FMCW) radartechnologie en geavanceerde signaalverwerking en algoritmen om de nauwkeurigheid te behouden. Het robuuste ontwerp is geschikt voor toepassingen met productopbouw, hellend materiaal, oneffen oppervlakken, ‘rattengaten’ (ophogingen tegen wand) en andere uitdagingen.

De LR65 werkt in procesomstandigheden met temperaturen tot +200°C en drukken tot 40 barg/580 psig. Er is een uitgebreide keuze aan schroefdraad- (≥1½¨) en flens- (≥DN50 / 2¨) procesverbindingen. Met de antenne-opties kan de transmitter afstanden tot 100m aan. Voor lange nozzles is een 112mm antenneverlengstuk beschikbaar. De M12-kabelconnectoroptie biedt een besparing op arbeidskosten door de snelle plug-and-play-bedrading.

EcoStruxure Platform, Internet of Things

De niveautransmitters zijn compatibel met WirelessHART-adapter WHA-ADP2. De kern van de IoT-systeemarchitectuur is het EcoStruxure Platform van Schneider Electric, de technologische basis waarop oplossingen van Schneider Electric worden gebouwd en geleverd. EcoStruxure is een open, interoperabel plug-and-play IoT-architectuurplatform dat alle facetten binnen een proces verbindt en belangrijke gegevens verzamelt en analyseert, van sensoren tot de cloud.

Er kan vervolgens actie worden ondernomen op basis van realtime informatie en bedrijfslogica.

Overige kenmerken van de Schneider Electric LR65-serie zijn:

  • 2-draads, loop-powered, HART 7
  • Tot 580 psig (40 barg) procesdruk
  • Meetafstand tot 100 m
  • Lege tank spectrumfunctie
  • 0,08”/±2 mm nauwkeurigheid
  • Breed scala aan flens- of draadverbindingen
  • Groot LCD-scherm met achtergrondverlichting
  • NAMUR NE 107 FF sensordiagnose
  • ATEX (EU type goedkeuring)

De LR65-serie is toepasbaar in de volgende sectoren:

  • Metaal, mineralen en mijnbouw
  • Chemische industrie
  • Energiesector
  • Agri-food
  • Afvalwaterbehandeling
  • Papierindustrie
